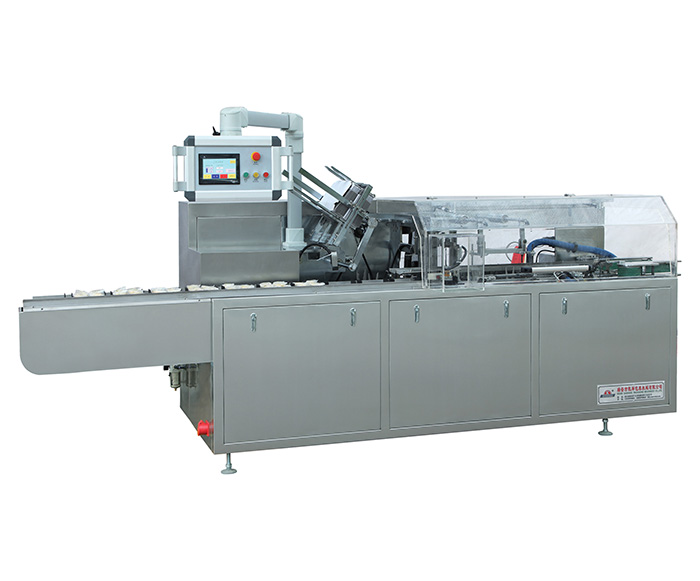

多功能装盒机的加工装盒技术设计：凸轮机构设计详细介绍

凸轮机构设计的关键是凸轮轮廓曲线的设计，其决定着凸轮机构的运行能否达到预定的运动要求"。传统的凸轮轮廓曲线设计的基本原理是“反转法”，主要有图解法和解析法。图解法简便、直观，但作图误差较大，难以满足凸轮机构精度的要求;解析法则可以通过推导出凸轮轮廓曲线的方程式，准确计算出凸轮廓线上各点的坐标值，该方法可以获得较高的精度，然而一旦运动规律改变，需要重新进行推导设计凸轮的轮廓曲线，致使工作量较大、设计周期长'2~4]。作为生产企业，为了更快地将产品投入市场，本文提出利用SolidWorks Motion运动学分析软件，结合实际生产情况，根据预期的推料滑块运动规律，对自动装盒机推料机构的凸轮进行了设计与验证，缩短了开发周期，降低了生产成本。
