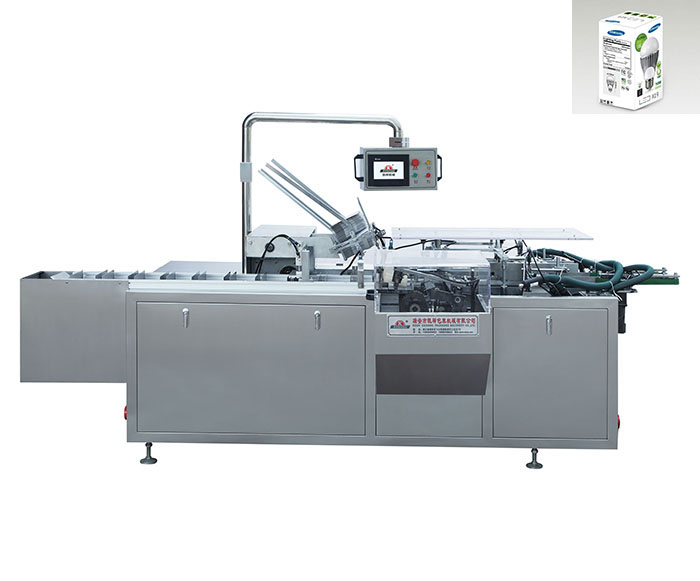

高速装盒机的结构分析

高速装盒机工作的基本流程：

吸入纸盒，打开纸盒，整盒，折叠放入说明书，传递产品，推入产品，纸盒打码，关盒。高速装盒机将这些步骤操作有机地协调组合在一起，便于操作，同时也可以与其他包装机器配合使用 。

高速装盒机的其结构特点：

(1)滑轮槽一齿轮装置：滑轮槽滑轮与齿轮配合为间歇运动提供动力，它使纸盒输送链和推入机构输送链一起运行。

(2)纸盒输送链：纸盒输送链是用来转移已打开成型的纸盒到推入机构，该装置是由4个特殊滚动链条组成的 。

(3)说明书传送链 ：说明书传送链是用来将已折叠好的说明书送到推入机构，为将推入机构送入纸盒做准备 。

(4)整盒装置：整盒装置负责从纸盒仓中吸落纸盒，然后打开纸盒成型，并将它放 到纸盒输送链上。

(5)说明书折叠部件：这是一个独立的部件，其由两部分组成：基本构架和折叠装置 。可按照顾客的要求折叠一到四折 。折叠部件主要由左右架、说明书仓 、传动系统 、吸低装置、送出设备、说明书分页 、说明书折叠和传送系统等组成 。

(6)推入部件：用于有 序地带有产品的推入机构 ，使它们可以顺利插入纸盒中。

(7)双关舌部件：这个关舌器可以将双向的纸舌贴盒，使其关盒 。

(8)直线引导部件：这个部件由3个倾斜导执和7个直线轴承组成 。
